Введение в продукцию универсального переключателя серии LW30

I.Обзор продукта и основные параметры

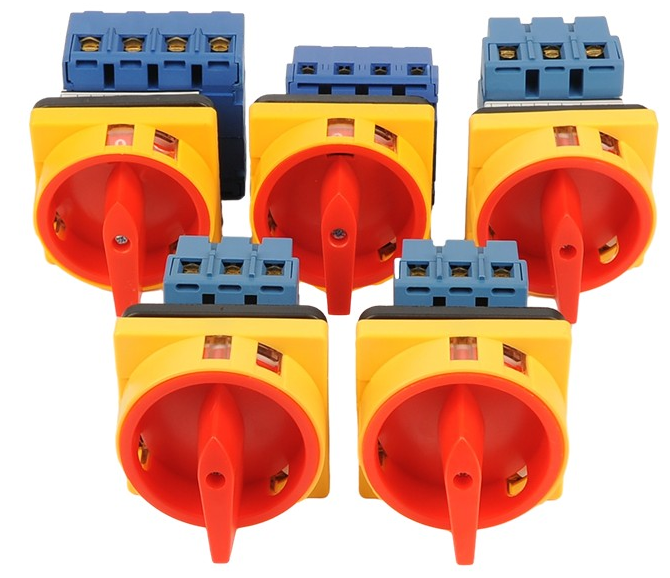

Универсальный переключатель нагрузки серии LW30 представляет собой многоцелевой электрический компонент управления, в основном подходящий для электрических цепей с переменным током частотой 50 Гц, номинальным рабочим напряжением ниже 440 В, постоянным напряжением ниже 240 В и номинальным током в диапазоне от 20 А до 100 А. Продукция соответствует национальному стандарту GB14048.3 и международному стандарту IEC60947-3, имеет хорошее признание на рынке и международную совместимость.

Эта серия продукции имеет полные технические характеристики и уровни тока, включая 20 А, 25 А, 32 А, 40 А, 63 А, 80 А и 100 А и т. д., что позволяет удовлетворить требования к управлению различными силовыми нагрузками. Номинальное напряжение изоляции достигает 690 В, что обеспечивает хорошие показатели электроизоляции. Изделие имеет модульную конструкцию, и к стандартному 3-полюсному блоку можно добавлять другие контактные блоки, не снимая весь выключатель, что значительно повышает удобство установки и обслуживания.

II.Особенности продукта и преимущества дизайна

Переключатели серии LW30 обладают множеством выдающихся конструктивных особенностей и эксплуатационных преимуществ:

1. Компактная конструкция и небольшой размер: оптимизированная конструкция уменьшает размер изделия, обеспечивая при этом производительность, что упрощает установку в ограниченном пространстве. Размер панели варьируется в зависимости от модели, включая 64×64 мм и другие характеристики.

2. Защитная конструкция для пальцев: функция защиты пальцев специально разработана для эффективного предотвращения случайного прикосновения пальцев к токоведущим частям во время работы, тем самым повышая безопасность использования.

3. Отличные электрические характеристики: изоляционное расстояние больше, чем у других подобных выключателей, скорость отключения высокая, подходит как для цепей переменного, так и постоянного тока.

4. Гибкий режим работы: операция преобразования продукта является гибкой и обеспечивает различные варианты установки, включая панельную установку, установку на основание, установку в одно отверстие и установку на основание с дверным замком и т. д.

5. Высокая надежность конструкции: тщательный выбор материалов, хорошие изоляционные характеристики и высококачественные материалы, используемые в контактной системе, обеспечивают долговременную надежность.

6. Возможность модульного расширения: благодаря модульной конструкции можно добавлять дополнительные контактные блоки без разборки переключателя, что облегчает расширение системы и настройку функций.

III.Подробное описание технических параметров

Серия LW30 имеет богатые и комплексные технические параметры, а различные модели оптимизированы для различных сценариев применения:

1. Номинальные электрические параметры:
- Номинальное напряжение изоляции: 690 В
- Номинальное рабочее напряжение: переменный ток 440 В, постоянный ток 240 В
- Номинальный тепловой ток (ITH): от 20А до 100А
- Номинальный рабочий ток (НО): 240В/440В

2. Грузоподъемность:
- Применение AC-21A: от 20 А до 100 А
- Применение AC-22A: от 20 А до 100 А
- Применение AC-23A: от 15 А до 70 А (соответствует мощности от 4 кВт до 37 кВт)
- Приложения AC-3 (управление двигателем): от 11,7 А до 57 А (соответствует мощности от 3 кВт до 30 кВт)

3. Механические свойства:
- Частота срабатывания: 120 раз/час
- Механический ресурс: 0,1×10⁶ раз
- Электрический ресурс: 0,03×10⁶ раз

4. Установочные размеры:
- Размеры модели для монтажа на панель: от 64×42×54 мм до 64×70×80 мм
- Расстояние между монтажными отверстиями: 48×48 мм
- Диаметр монтажного отверстия: φ10 мм или φ4,2 мм

5. Адаптивность к окружающей среде:
- Рабочая температура: от -5°С до +40°С
- Средняя температура не превышает +35°C в течение 24 часов.
- Высота не более 2000 метров

IV. Основные области применения

Универсальные переключатели серии LW30 широко используются во многих областях благодаря своим превосходным характеристикам и широкой адаптивности:

1. Система отопления, вентиляции и кондиционирования воздуха:
- Главный выключатель управления вентиляционным оборудованием
- Переключение режимов работы системы кондиционирования воздуха
- Управление пуском и остановкой системы водяного насоса

2. Область промышленного контроля:
- Прямое управление двигателями переменного тока малой мощности (до 37 кВт)
- Переключатель испытательного оборудования, используемый для выбора и переключения испытательной цепи
- Фазо-коммутационный контроль измерений электроизмерительных приборов

3. Система распределения электроэнергии:
- Дистанционные выключатели для электрораспределительного оборудования
- Устройство переключения питания для реализации преобразования основного источника питания и резервного источника питания
- Переключатель управления цепью для переключения между различными состояниями цепи

4. Особые случаи применения:
- Модели с дверными замками можно использовать для управления питанием важного оборудования.
- Защитная модель подходит для случаев, когда требуются определенные меры защиты.
- Управление и коммутация цепей постоянного тока

V.  Руководство по классификации и выбору моделей

Серию LW30 можно разделить на несколько моделей в зависимости от текущего уровня и способа установки. Пользователи могут выбирать в соответствии с фактическими потребностями:

1. Выбрать по текущему уровню:
- Низкоточные применения (20A-32A): LW30-20, LW30-25, LW30-32
- Приложения среднего тока (40A-63A): LW30-40, LW30-63
- Высокоточные приложения (80A-100A): LW30-80, LW30-100

2. Выберите по способу установки:
- Монтаж на панели: подходит для монтажа на панели шкафа управления
- Тип установки основания: можно установить на стандартную рейку 35 мм
- Установка в одно отверстие: подходит для случаев с ограниченным пространством
- Напольный тип с дверным замком: используется для предотвращения случайного срабатывания

3. Выберите по специальной функции:
- Стандартный тип: отвечает основным потребностям контроля
- Защитный тип: с защитным кожухом, подходит для суровых условий
- Запираемый тип: оснащен замком для предотвращения несанкционированного использования.

VI.Меры предосторожности при установке и эксплуатации

Для обеспечения безопасной и надежной работы переключателя резерва серии LW30 при установке и эксплуатации следует учитывать следующие моменты:

1. Проверьте перед установкой:
- Убедитесь, что модель коммутатора соответствует нагрузке.
- Проверьте, находится ли выключатель в хорошем состоянии и является ли рабочий механизм гибким.
- Проверьте, соответствуют ли электрические параметры системным требованиям.

2. Требования к установке:
- Открытые отверстия строго в соответствии с размером изделия
- Убедитесь, что поверхность установки ровная, чтобы избежать концентрации напряжений.
- Клеммы проводки должны быть надежно подсоединены, чтобы не допустить ослабления соединений.

3. Среда использования:
- Избегайте использования во влажных, пыльных или коррозионных средах.
- Температура окружающей среды не должна превышать указанный для изделия диапазон.
- Регулярно проверяйте состояние переключателя и вовремя очищайте его от пыли.

4. Техническое обслуживание:
- Регулярно проверяйте состояние контактов и при необходимости очищайте их.
- Проверьте гибкость рабочего механизма и добавьте смазку при необходимости.
- Выключатели, которые не используются в течение длительного времени, следует регулярно задействовать несколько раз, чтобы сохранить гибкость механизма.

Универсальные переключатели серии LW30 стали важным выбором в области промышленного управления благодаря своей комплексной производительности, разнообразию моделей и широкой применимости. Будь то традиционное электрическое управление или современная система автоматизации, серия LW30 может обеспечить надежные и гибкие решения. Благодаря разумному выбору, правильной установке и использованию его эксплуатационные преимущества могут быть в полной мере использованы для обеспечения гарантий безопасной и надежной работы различных электрических систем управления.
