Полный гид по покупке универсального переключательного выключателя: от принципа работы до моделирования и применения ( часть 3)

Основные технические параметры универсального переключателя

Правильное понимание и оценка технических параметров универсального переключателя является ключевым звеном в процессе выбора. Эти параметры не только определяют, соответствует ли коммутатор требованиям применения, но и напрямую влияют на безопасность и надежность системы. К основным техническим параметрам универсального переключателя относятся электрические параметры, механические параметры, параметры адаптации к окружающей среде и другие аспекты, которые необходимо учитывать в комплексе.

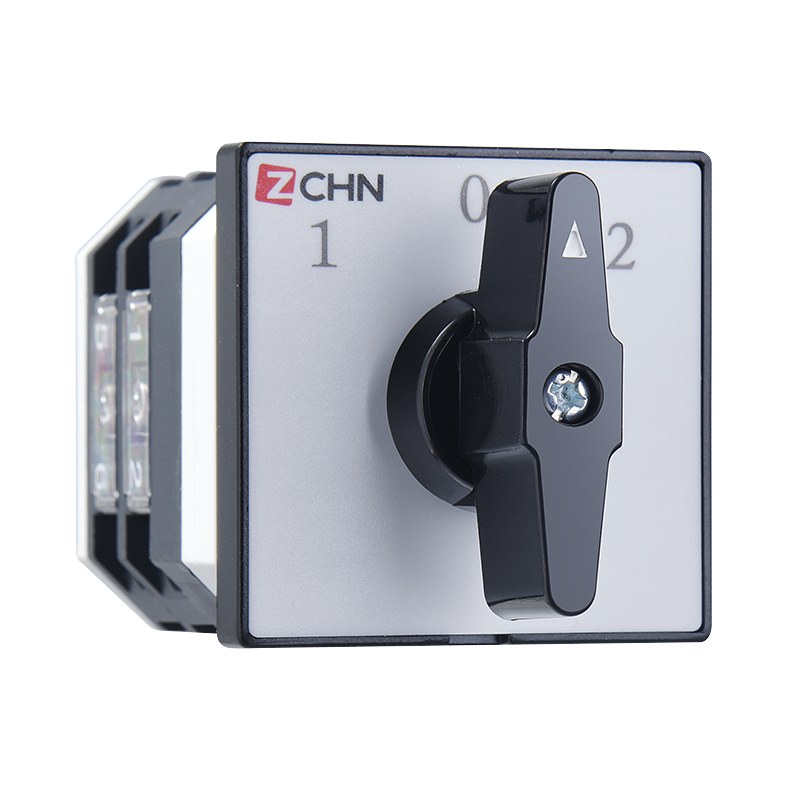

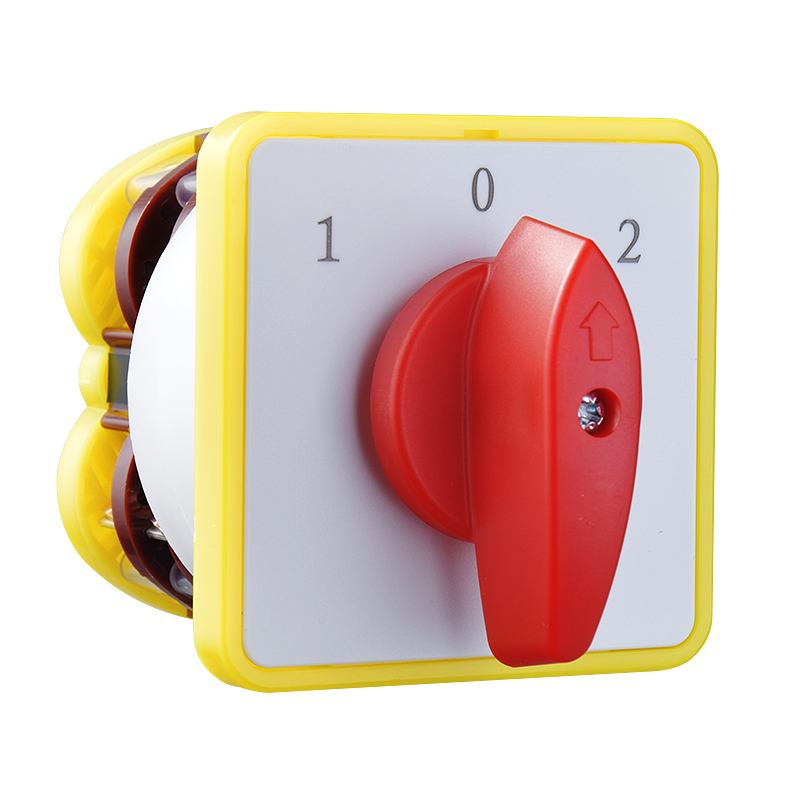

Номинальное напряжение и ток являются основными электрическими параметрами, которые напрямую определяют нагрузочную способность выключателя. Различные серии универсальных переключателей имеют разные номинальные характеристики. Например, серия LW5 подходит для цепей переменного тока частотой 50 Гц, напряжением до 500 В и постоянного тока напряжением до 440 В, а ее согласованный ток нагрева составляет 16 А. Серия LW6 в основном подходит для цепей переменного и постоянного тока с частотой переменного тока 50 Гц, номинальным рабочим напряжением 380 В, постоянным напряжением 220 В и номинальным током 5 А или меньше. Хотя серия LW12-16 также подходит для цепей переменного тока частотой 50 Гц, напряжением 380 В и ниже, а также постоянного тока напряжением 220 В и ниже, ее номинальный ток может достигать 16 А, и она может напрямую управлять трехфазными асинхронными двигателями с короткозамкнутым ротором мощностью 5,5 кВт и ниже. При выборе необходимо убедиться, что номинальная мощность переключателя больше или равна максимально ожидаемому значению в реальном применении с определенным запасом прочности.

Включающая и отключающая способность отражает способность выключателя безопасно отключать цепь в нештатных условиях (например, при коротком замыкании). Этот параметр особенно важен для таких приложений, как управление двигателем, поскольку при запуске или остановке двигателя возникают большие пусковые токи. Включающая и отключающая способность выключателей серии LW5 для управления двигателями обычно указывается в таблице, и пользователям необходимо выбирать их в соответствии с конкретным типом нагрузки. В целом, переключатели, используемые для управления двигателем, требуют более высоких замыкающих и размыкающих способностей, чем переключатели, используемые для общей коммутации линий.

Еще одним важным параметром является рабочая частота, которая указывает на количество операций, разрешенных для переключателя за единицу времени. Например, серия LW5 допускает нормальную рабочую частоту 120 раз/ч. В случаях, когда требуется частое срабатывание, например, для управления станками или испытательным оборудованием, следует выбирать модель, допускающую более высокую рабочую частоту, в противном случае срок службы переключателя сократится или даже может привести к преждевременному выходу его из строя. В то же время приложения с высокими рабочими частотами также требуют учета материала и конструкции контактов для обеспечения достаточного электрического срока службы.

Механический и электрический ресурс напрямую отражают долговечность и надежность выключателя. Механический срок службы относится к числу операций, которые может выдержать выключатель без питания, тогда как электрический срок службы относится к числу операций при номинальной нагрузке. Эти два параметра обычно существенно различаются. Например, механический срок службы переключателя серии LW5 составляет 100×10⁴ раз, а электрический — 20×10⁴ раз. На практике срок службы переключателя также зависит от многих факторов, таких как тип нагрузки, условия окружающей среды и режим работы, поэтому при выборе переключателя следует заложить соответствующий запас.

Количество и комбинация контактов определяют сложность цепи, которой может управлять переключатель. Контактная система универсального переключателя обычно состоит из нескольких секций. Например, серия LW5 имеет от 1 до 16 секций на выбор, а главные выключатели управления серии LW12-16 имеют от 1 до 12 секций, всего 12 конфигураций. Каждый контакт может иметь различные комбинации включения-выключения, а сложная логика управления может быть реализована путем наложения нескольких контактов. При выборе контактора необходимо определить необходимое количество и комбинацию контактов, исходя из фактических потребностей управления, чтобы удовлетворить функциональные требования и при этом избежать ненужного усложнения и увеличения стоимости.

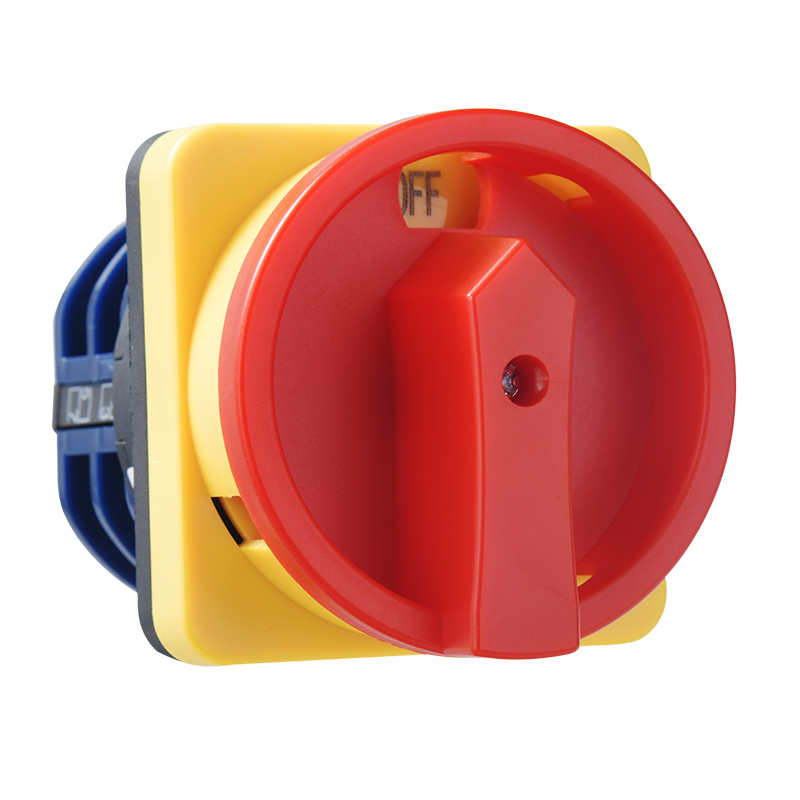

Угол срабатывания и характеристики позиционирования являются важными параметрами, уникальными для универсальных переключателей. Различные модели переключателей имеют разные углы срабатывания, например, серия LW26 имеет углы 30°, 45° и 90°. Характеристики позиционирования определяют, как ручка удерживается в различных положениях. Распространенные методы позиционирования включают в себя:

- Одноточечное позиционирование: ручка имеет только одно фиксированное положение
- Многоточечное позиционирование: ручка может быть зафиксирована под разными углами
- Самовозврат: ручка автоматически возвращается в исходное положение после отпускания
- Сочетание позиционирования и самовосстановления: некоторые позиции позиционируются, некоторые позиции - самовосстановления
