Полное руководство по селекторному переключателю 3-х позиционному
2025-05-16
Трехпозиционный переключатель — это важнейшее устройство управления в промышленной автоматизации, машиностроении и управлении зданиями.
Его способность предлагать три различных рабочих состояния через один интерфейс делает его предпочтительным выбором для инженеров, сборщиков панелей и специалистов по автоматизации.
В этой статье объясняется, что такое трехпозиционный селекторный переключатель, как он работает, его обозначение на принципиальных схемах и его основные области применения.
Что такое селекторный переключатель 3-позиционный?
Селекторный переключатель 3-позиционный — это электромеханическое устройство, которое позволяет пользователям выбирать между тремя различными схемами или режимами работы, поворачивая ручку или рычаг. Обычно три положения обозначаются как «Ручной», «Выкл.» и «Авто» или просто как «1», «0» и «2». В отличие от кнопок, которые нажимаются, селекторный переключатель поворачивается, чтобы размыкать или замыкать контакты в контактном блоке.
Селекторные переключатели доступны в нескольких типах, включая версии с короткой ручкой, длинной ручкой, с ключом, с подсветкой и без подсветки, каждая из которых подходит для определенных условий и требований. 3-позиционный поворотный селекторный переключатель особенно популярен благодаря своей четкой тактильной обратной связи и прочной конструкции.
Как работает 3-позиционный селекторный переключатель?
Работа 3-позиционного селекторного переключателя основана на сочетании механического движения и электрического переключения:
Механическая конструкция
• Внутри переключатель содержит ротор или кулачок, который выравнивается с неподвижными контактами при повороте ручки.
• Каждая позиция задействует определенный набор контактов, гарантируя, что только одна цепь активна в каждый момент времени, что повышает безопасность и предотвращает конфликты.
Механизм переключения
• Поворот ручки в каждое положение (левое, центральное, правое) замыкает или размыкает различные контакты.
• Например, в положении «Ручной» ручная цепь замкнута; в положении «Выкл.» все цепи разомкнуты; в положении «Авто» автоматическая цепь замкнута.
Моментальное и поддерживаемое действие
• Некоторые селекторные переключатели удерживаются (остаются в положении до поворота), в то время как другие являются мгновенными (пружинный возврат в центр после отпускания).
• Моментальные переключатели часто используются для временных действий, таких как запуск двигателя на короткий период.
Применение трехпозиционных селекторных переключателей
Трехпозиционный селекторный переключатель широко используется в различных отраслях промышленности благодаря своей гибкости и надежности:
• Промышленное оборудование: переключение между ручным, выключенным и автоматическим режимами для двигателей или насосов.
• Панели управления: выбор рабочих режимов или функций в сложных системах.
• Автомобилестроение: управление несколькими функциями в коммерческих транспортных средствах.
• Автоматизация зданий: управление освещением, HVAC или другими системами здания.
• Медицинское оборудование: выбор рабочих настроек в диагностических или лечебных устройствах.
• Общественная инфраструктура: управление освещением или системами в парках и общественных зданиях.

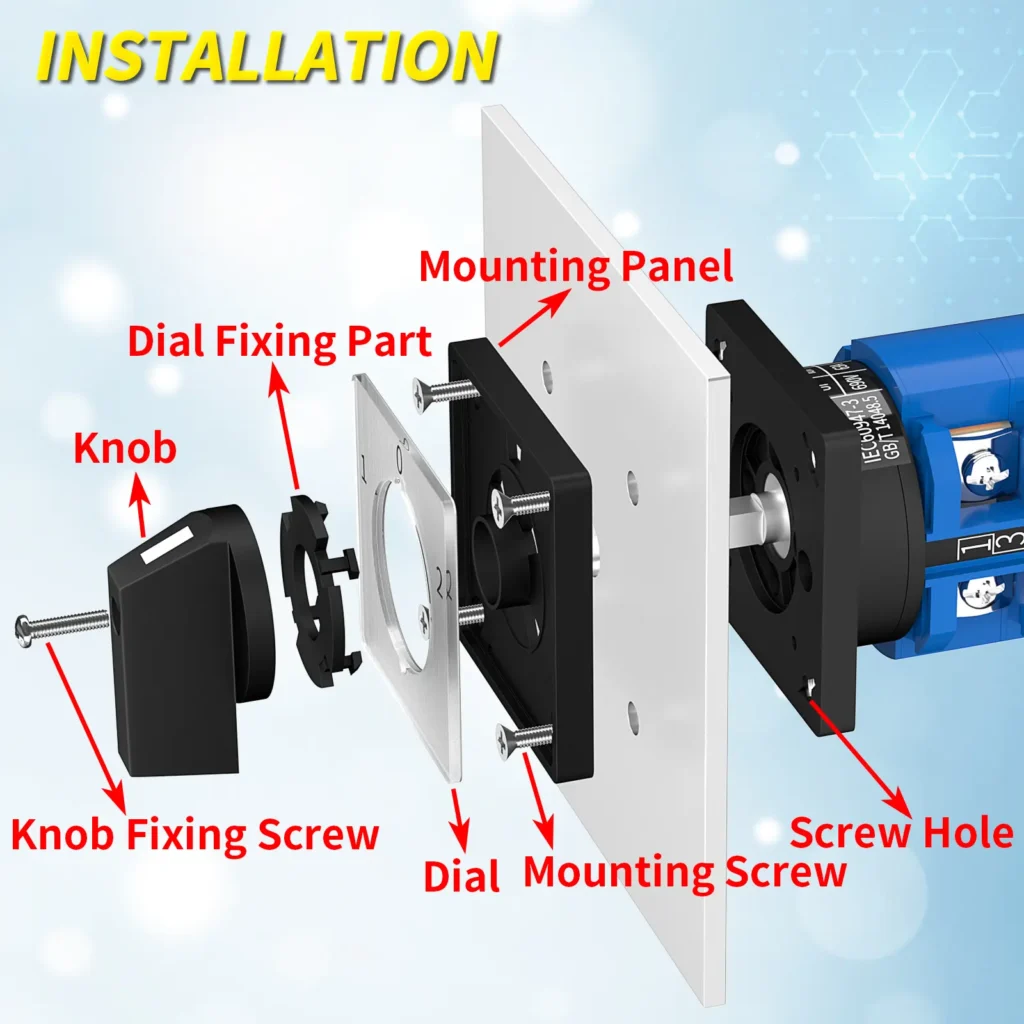

Как подключить 3-позиционный селекторный переключатель
Подключение 3-позиционного поворотного селекторного переключателя простое, но его необходимо выполнять правильно для безопасности и функционирования:
1. Определите общую клемму и клеммы для каждой позиции.
2. Ознакомьтесь со схемой электропроводки производителя, чтобы убедиться в правильности подключений.
3. Подключите источник питания к общей клемме.
4. Подключите каждое выходное устройство (например, двигатель, лампу) к соответствующей клемме позиции.
5. Проверьте каждую позицию, чтобы убедиться, что активирована правильная цепь.
Заключение
Селекторный переключатель на 3 положения является важным компонентом современных систем управления, обеспечивая гибкость, надежность и простоту эксплуатации.
Его интуитивно понятный дизайн и понятные схематические символы делают его основным элементом в промышленной автоматизации, управлении зданиями и многих других областях.
