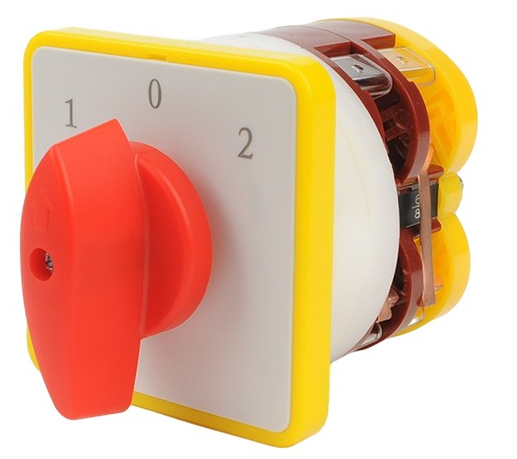

Введение в продукцию универсального переключателя серии LW5

I. Обзор продукта и основные характеристики

Универсальный переключатель нагрузки серии LW5 представляет собой многоцелевой главный электроприбор, используемый в основном в цепях переменного тока частотой 50 Гц, номинальным напряжением до 500 В и постоянного тока напряжением до 440 В. В зависимости от области применения его можно разделить на две категории:
1. Главный выключатель управления: используется для переключения электрических цепей управления.
2. Переключатель управления двигателем: может напрямую управлять трехфазными асинхронными двигателями с короткозамкнутым ротором мощностью 5,5 кВт и ниже.

Данная серия изделий имеет модульную конструкцию, а количество секций контактной системы может гибко настраиваться от 1 до 16 для удовлетворения требований управления различной сложности. Режимы работы делятся на два типа: позиционный и самовосстанавливающийся, а внешний вид привода включает в себя шаровой тип рукоятки и тип ручки для выбора. Типы защиты включают открытый тип и защищенный тип (IP40) для соответствия требованиям различных сред установки.

II. Основные технические параметры и показатели эффективности

1. Электрические параметры:
- Номинальное напряжение изоляции: 500 В
- Номинальное рабочее напряжение:
Переменный ток: 500 В и ниже
Постоянный ток: 440 В и ниже
- Условный ток нагрева: 16А
- Возможность управления двигателем: трехфазный асинхронный двигатель с короткозамкнутым ротором мощностью 5,5 кВт и ниже

2. Механические свойства:
- Механический ресурс: более 1 миллиона раз
- Электрический ресурс: более 200 000 раз
- Рабочая частота:
* Прерывистый цикл работы системы: 300 раз/час
* Восьмичасовая система работы

3. Конструктивные параметры:
- Количество узлов контактной системы: 1-16 узлов
- Количество контактов на секцию: Группа контактов с двойным разрывом
- Метод установки: Панельный монтаж
- Размеры: варьируются в зависимости от количества секций и режима работы.

III. Анализ и классификация модели продукта

Правила наименования моделей серии LW5 содержат обширную информацию. Возьмем в качестве примера LW5-16/5.5N3:
- LW5: Серия продукта
- 16: Условный тепловой ток 16А
- 5.5N: может управлять двигателем мощностью 5,5 кВт и реверсивным преобразованием (N)
- 3: 3-точечный контакт

По различным методам классификации серию LW5 можно разделить на:

1. По назначению:
- Для главного управления (такие коды, как Q1, Q2 и т. д.)
- Для управления двигателем (N-реверсивное преобразование, S-двухскоростной, SN-двухскоростной реверсивный и т. д.)

2. По способу эксплуатации:
- Тип позиционирования (ручка остается в рабочем положении)
- Самовосстанавливающегося типа (ручка автоматически возвращается в исходное положение)

3. По внешнему виду привода:
- Тип ручки шаровая
- Тип ручки

4. По форме защиты:
- Открыть
- Тип защиты (IP40)

IV. Типичные области применения

Универсальные переключатели нагрузки серии LW5 широко используются в следующих областях благодаря своим гибким и надежным характеристикам:

1. Область промышленного контроля:
- Преобразование электрических цепей управления
- Прямое управление двигателями малой мощности (пуск, остановка, реверсивное преобразование, изменение скорости и т. д.)
- Схема управления станком
- Переключатель испытательного оборудования

2. Область энергосистемы:
- Дистанционные выключатели для электрораспределительного оборудования
- Фазо-коммутационный контроль измерений электроизмерительных приборов
- Устройство переключения питания

3. Электрическое поле здания:
- Системы управления освещением
- Управление вентиляционным оборудованием
- Система управления лифтом

V. Специальные модели и производные серии

Помимо стандартных моделей, серия LW5 также включает в себя некоторые специальные модели и производные серии:

1. Взрывозащищенное исполнение LW5:
- Подходит для взрывоопасной газовой среды зоны 1 и зоны 2
- Маркировка взрывозащиты: ExdbebIICT6Gb
- Степень защиты: IP65/IP66
- Номинальный ток: 10А-20А
- Широко используется в опасных зонах, таких как нефтяная, химическая и медицинская промышленность.

2. Защитный реверсивный переключатель LW5-16/5.5N3:
- Степень защиты корпуса IP40
- Специально разработан для управления реверсивным двигателем
- Условный замкнутый ток нагрева 16А

3. Модели с функцией навесного замка:
- Предотвращение несанкционированной эксплуатации
- Управление питанием важных устройств

VI.  Руководство по выбору и установке

1. Точки отбора:
- Выберите номинальное значение в соответствии с типом нагрузки (резистивная/индуктивная) и величиной тока.
- Выберите количество контактных узлов в зависимости от сложности управления.
- Выберите тип рукоятки в соответствии с вашими привычками эксплуатации.
- Выберите уровень защиты в соответствии с условиями окружающей среды.

2. Меры предосторожности при установке:
- Открытые отверстия строго в соответствии с размером изделия
- Клеммы проводки должны быть надежно подключены.
- Избегайте использования во влажных, пыльных или коррозионных средах.
- Регулярно проверяйте состояние контактов и гибкость рабочего механизма.

3. Рекомендации по техническому обслуживанию:
- Регулярно чистите контакты.
- Проверьте гибкость рабочего механизма.
- Выключатели, которые не используются в течение длительного времени, следует регулярно включать несколько раз.

Серия LW5 стала классическим продуктом в области бытового электроуправления благодаря продуманной конструкции, надежной работе и экономичной цене. Будь то простое преобразование линии или управление маломощным двигателем, серия LW5 может стать подходящим решением. Благодаря разумному выбору, правильной установке и использованию его эксплуатационные преимущества могут быть в полной мере использованы для обеспечения надежной гарантии работы различных электрических систем управления.
