Введение в продукцию универсального переключателя серии LW26

I. Обзор продукта и основные параметры

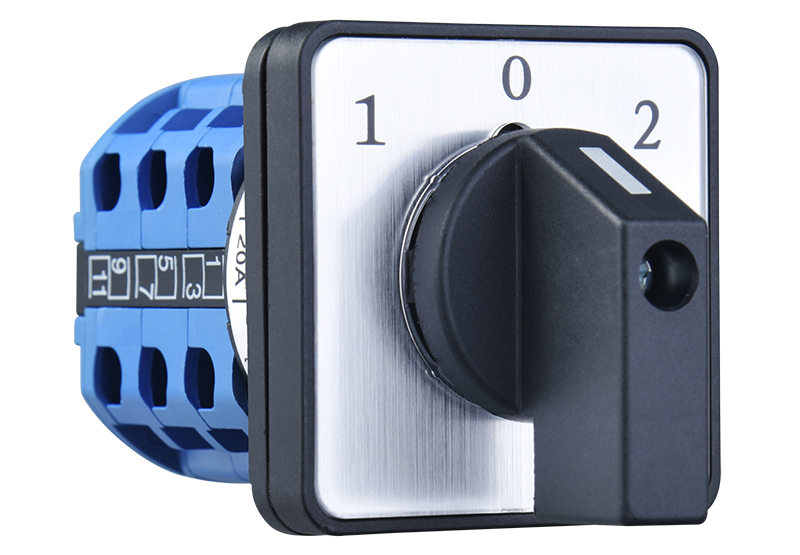

Универсальный переключатель нагрузки серии LW26 представляет собой многоцелевой электрический компонент управления, в основном подходящий для электрических цепей с переменным током частотой 50 Гц, номинальным рабочим напряжением 440 В и ниже, постоянным напряжением 240 В и ниже и номинальным током от 10 А до 160 А. Продукция соответствует отечественным и международным стандартам, таким как GB 14048.3, GB 14048.5, IEC 60947-3, IEC 60947-5-1, а некоторые модели также прошли сертификацию UL в США и имеют право выхода на международный рынок.

Эта серия продукции имеет полные технические характеристики и уровни тока, включая 10 А, 20 А, 25 А, 32 А, 63 А, 125 А и 160 А и т. д., что позволяет удовлетворить требования к управлению различными силовыми нагрузками. Номинальное напряжение изоляции достигает 660 В, что обеспечивает хорошие показатели электроизоляции. Механический ресурс может достигать 0,1×10⁶ раз, электрический ресурс — 0,03×10⁶ раз, а рабочая частота — 120 раз/час. Подходит для использования в ситуациях, когда цепь нечасто подключается или отключается.

II. Особенности продукта и преимущества дизайна

Переключатели серии LW26 обладают множеством выдающихся конструктивных особенностей и эксплуатационных преимуществ:

1. Компактная конструкция и небольшой размер: оптимизированная конструкция уменьшает размер изделия, обеспечивая при этом производительность, что упрощает установку в ограниченном пространстве. Размеры панелей различаются в зависимости от модели, включая 30×30 мм, 48×48 мм, 64×64 мм и т. д.

2. Конструкция с защитой пальцев: четыре переключателя LW26-10, LW26-20, LW26-25 и LW26-32F специально разработаны с функцией защиты пальцев, чтобы эффективно предотвратить случайное прикосновение пальцев к токоведущим частям во время работы, тем самым повышая безопасность использования.

3. Гибкий режим работы: операция преобразования продукта является гибкой и обеспечивает выбор различных типов рукояток и углов работы. Некоторые модели могут быть оснащены защитным корпусом со степенью защиты IP65, подходящим для эксплуатации в суровых условиях.

4. Высокая надежность конструкции: тщательный выбор материалов, хорошие изоляционные характеристики и высококачественные материалы, используемые в контактной системе, обеспечивают долговременную надежность. Внешний вид новаторский и отвечает эстетическим требованиям современного промышленного оборудования.

5. Многофункциональные производные модели: серия производных изделий включает в себя выключатели с навесным замком и выключатели со скрытым замком (63 А и ниже), которые можно использовать в качестве выключателей питания для важного оборудования, чтобы предотвратить неправильное использование и контролировать работу неавторизованного персонала.

III. Подробное описание технических параметров

Серия LW26 имеет богатый и всеобъемлющий набор технических параметров, а различные модели оптимизированы для различных сценариев применения:

1. Пропускная способность по току:
- Применение AC-21A/AC-22A: от 10А до 150А
- Применение AC-23A: от 7,5 А до 135 А
- Приложения AC-3 (управление двигателем): от 5,5 А до 95 А
- Применение AC-4 (толчковое управление): от 1,75 А до 55 А

2. Диапазон мощности управления:
- AC-23A: от 1,8 кВт до 75 кВт (трехфазный)
- AC-3: от 1,5 кВт до 37 кВт (трехфазный)
- AC-4: 0,37 кВт - 15 кВт (трехфазный)

3. Разнообразие установочных размеров:
- Доступны в квадратном и прямоугольном исполнении.
- Расстояние между монтажными отверстиями составляет от 20 мм до 68 мм.
- Различные варианты толщины от 28 мм до 88 мм

4. Особая экологическая приспособляемость:
- Рабочая температура: от -5°С до +40°С
- Средняя температура не превышает +35°C в течение 24 часов.
- Высота не более 2000 метров
- Использовать в чистой среде

IV. Основные области применения

Универсальные переключатели серии LW26 широко используются во многих областях благодаря своим превосходным характеристикам и широкой адаптивности:

1. Область промышленного контроля:
- Как переключатель управления цепью, он может переключаться между различными состояниями цепи.
- Переключатель испытательного оборудования, используемый для выбора и переключения испытательной цепи
- Переключатель управления двигателем, напрямую управляет пуском, остановкой и реверсом двигателей малой мощности.

2. Область энергосистемы:
- Дистанционные выключатели для электрораспределительного оборудования
- Устройство переключения питания для реализации преобразования основного источника питания и резервного источника питания
- Фазо-коммутационный контроль измерений электроизмерительных приборов

3. Поле специального оборудования:
- Переключатели для сварочных аппаратов, некоторые модели особенно подходят для применения на сварочных аппаратах
- Схема управления станком, реализующая переключение нескольких режимов работы
- Управление сервосистемой для переключения и комбинирования сигналов

4. Области, критически важные для безопасности:
- Выключатели питания для важного оборудования (с использованием вариантов с навесным или скрытым замком)
- Применение во взрывобезопасных средах (специальные модели с взрывозащищенным валом)
- Критическое оборудование, которое необходимо защитить от несанкционированного доступа

V. Замена модели и позиционирование на рынке

Являясь новым идеальным продуктом для замены, серия LW26 может заменить многие традиционные модели переключателей в Китае, включая:
- Универсальные переключатели серии LW2, LW5, LW6, LW8, LW12, LW15
- Комбинированные переключатели серий HZ5, HZ10, HZ12
- Включается некоторое импортное оборудование

Эту серию продукции выпускают многие компании. Среди них серия LW26 бренда Changxin, производимая заводом Wenzhou Changjiang Electrical Switch Factory, прошла сертификацию UL в США и широко используется отечественными производителями сварочных аппаратов в экспортируемой продукции. Компания Zhejiang Fulu Explosion-proof Technology Co., Ltd. также выпустила взрывозащищенные модели с огнестойкими валами для использования в опасных средах.

VI. Руководство по выбору

На практике при выборе серии LW26 следует учитывать следующие факторы:

1. Тип нагрузки и уровень тока: выберите подходящую модель в соответствии со свойствами нагрузки (сопротивление, индуктивность и т. д.) и максимальным рабочим током.

2. Требования к частоте эксплуатации: для случаев, когда требуется частая эксплуатация, следует выбирать модель с более длительным сроком эксплуатации.

3. Требования к безопасности: выбирайте запираемую модель, если вам необходимо предотвратить неправильное использование; выбирайте модель с защитой пальцев, если существует риск поражения электрическим током

4. Условия окружающей среды: для влажных и пыльных сред выбирайте модели со степенью защиты IP65; для взрывобезопасных сред выбирайте взрывозащищенные модели

5. Ограничения по пространству для установки: выберите подходящий размер и толщину панели в зависимости от имеющегося пространства.

6. Сложность управления: выберите количество контактных узлов и метод комбинирования в зависимости от количества контролируемых цепей.

Серия LW26 стала важным выбором в области промышленного управления благодаря своей комплексной производительности, разнообразным моделям и широкой применимости. Будь то традиционное электрическое управление или современная система автоматизации, универсальный переключатель резерва серии LW26 может обеспечить надежные и гибкие решения.
